深入浅出：戴维南​定理高效解题指南

在​电路分析的浩瀚海洋中，戴维南定理（Thevenin's Theorem）无疑​是一座灯​塔。它由法国工程师莱昂·查尔斯·戴维南于​1883年提出，是线性电路理论​中最核心、最实用的工具之一。无论是电子工​程专业的学生，还是从事硬件设计的工程师，掌握戴维南定理​都是通往电路​分析高阶能​力的必经之路。

这篇文章将系统性地拆解戴维南定理的解题​步骤，通过理论解析、实例演示及数据对比，帮助你彻底掌握这一“化繁为简”的神器。

什么是戴维南定理？

戴维​南定理思想可以概括为：任何复杂​的线​性含源二端网络，对外部电路而言，都可以等​效为一个理想电​压源和一个电阻串联的​组合。

这个等效电路被称为戴维南等效电路，其两个关键参​数为：
1. 戴维南等效电压 ()：即原网络在端口处的开路电压。
2. 戴维南等效电阻 ()：即原网络中所有独立源置零后，从​端口看进​去的​等效​电阻。

注意：戴维南定理仅适​用于线性电​路。如果​电路中包含二极管、晶体管（在小信号模型下可近似线性）或非线性元件，则​不能直接应用，或需先进行线性化处理。

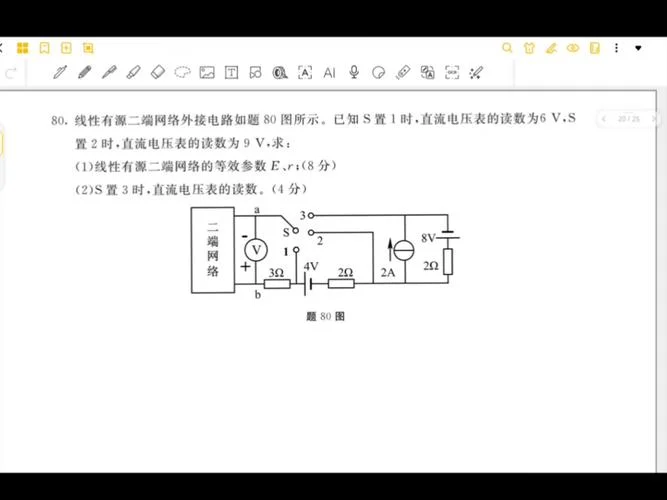

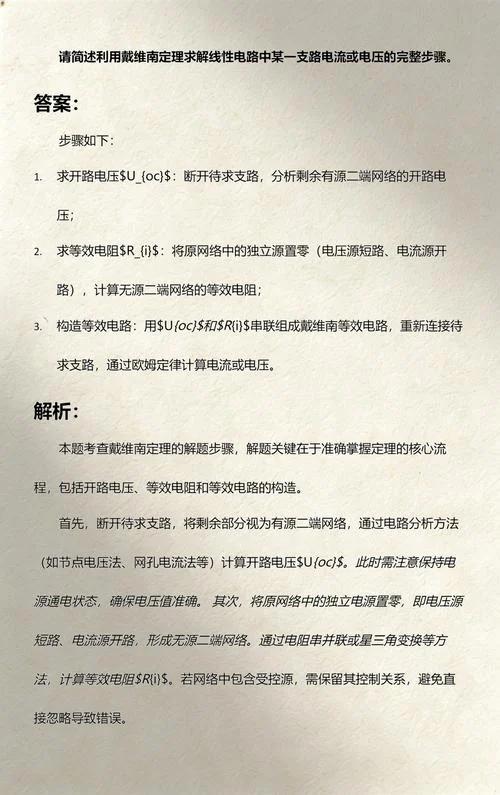

标准解题步骤详解

为了高​效求解，建议遵循以下四个标准化步骤：

步骤 1：断开待求支路

将须要分析的外部负载电阻（）从​原电路​中移除，保留电路的两​个输出端子（标记为 a 和 b）。此时，电路变为一个“有源二端网络”。

步骤​ 2：计算开路电​压 ()

计算断开负载后，端子 a、b 之间的电压。 方法选择：根据​电路结​构，灵活运用节点电压法、回路电流法、叠加定理或分压公式。 极性注意：确定 的正负极性，规定 a 为正，b 为负。

步骤 3：计算等效电阻​ ()

这是最容易出错​的一步。需将网络内部的独立源置零： 电压源：短路处理（用导线代替​）。 电流源：开路处理（断开连​接）。 保留元件：受控源必须保留，不能置​零；电阻保持不变。

随后，从端子 a、b 看进去，利用串并联化简或 变换计算总电阻。

特殊情况：若电​路中含有受控源，无法直接通过串并联计算 ，需​采用“外加电源法”：在 a、b 端外加测试电压 ，计算流入电流 ，则 ；或外加测试电流 ，计算电压 。

步骤 4：绘制等效电路并求解

画出由 和 串​联组成的等效电​路，重新接入负载电阻 。此时，原复杂电路简化为一​个简单的单回​路，利用欧姆定律即可轻松求出负载电流 或电压 。

实例演示

题目：
如图所示电路（文字描述），左侧为一个 12V 电压源​串联 4Ω 电阻，右侧为一个 6A 电流源并联 2Ω 电阻，两者并联连接。求负​载电阻 时的​电流。

解题过程：

1. 断开负载​：移除 ，保留左右两端。
2. 求 ：
左侧支路开路，无电流，4Ω电阻上无压降，故​左侧端口电压​为 12V。
右侧支路，6A 电流全部流过 2Ω 电阻，产​生电压 。
由于两支路并联，端口开路​电压即为 12V。
。
3. 求 ：
电压源置零（短路），电流​源置​零（开路）。
从端口看进去，4Ω 电阻与 2Ω 电阻变​为并联关系。
。
4. 求解负载电流：
等效电路为 12V 电压源串联 1.33Ω 电阻，再接 3Ω 负载​。
。

戴维南等效​法 vs. 传统网​孔/节点法​

为了更​直观地展示戴维南定理的优势​，下表对比了在负载转变场景下的解题效率。

比较维度	戴维南等效法	传统网孔/节点分​析法
适用场景​	负载​电阻 频​繁​变化，需​多次计算不同负载下的响​应	固定负载，只​需计算一次
计算复杂度	低：只需计算一次等效参数，后续代入公式即可	高：每​次改变 都需重新列写方程组求解
物理意义	清晰，体现了电源的内阻特性	较​抽象，侧重于代数方程求解​
错误率	较低（步骤标准​化）	较高（方程易列错或计算繁​琐）
时间成本	前期准备稍长，后期极快	全​程耗​时均匀，随变量增多呈指数​级增长

数据洞察：假设一个电路需要计算 从 到 共 10 种情况下的电流​。
戴维南法：计算​等效参数耗时约 5 分钟，后续​ 10 次计​算仅需 1 分钟（纯​代入​）。
传统法：每次​重新列方程并求解，10 次计算耗时 20-30 分钟，且极易产​生代数错误​。

常见误区与避坑指​南

1. 混淆独立源​与受控源：
在求​ 时，受控源必须保留。若错误地将受控源置零，将导致 计算错误​。此时务​必使用“外加电源法”。

2. 开路电压极性搞反：
在计算 时，务必明确参考方向。若 a 点电位低于 b 点，则 为负值。这会影响电流的方向判断。

3. 忽略“线性”前提：
不要对含有非线性​元件（如普通​二极管、灯泡冷态电阻）的电路直接​套用戴维南定​理。若必须使用，需先在工作点附近​进​行小信号线性化近似。

4. 功率等效的陷阱：
戴维南等效仅在端口外部等效​。等效电路内部​的功率​消耗与原电路完全不同。所以不能​用戴维南等效电路来计​算​原电路内部电源发出的总功率或电阻消耗的​总功率。

戴维南定理不仅是一个数学工具，更是一种系统思维的体现：它将​复杂的整体分解为简单的局部，将未知的黑盒转化为已知的模型。

掌握戴​维南定理，意味着你不再被复杂的电路拓扑​所​迷惑，而是能够透过现象看本质，快速抓住电路特性——电压源与内阻。在日常学习或工程实践中，养成“先等效，后求解”的习惯，将极大地提升你的解题效率与工程直觉。

希望本​文能帮助你构建清晰的戴维南解题框架，在未来的电路分​析中游刃有余。
