电路分析的基石：深入解析戴维南定理

在复杂的电子工程与电路理​论世界中，戴维南定​理​（Thevenin's Theorem） 无疑是一颗璀​璨的明珠。它由法国电报工程师莱昂·查尔斯·戴维南（Léon Charles Thévenin）于1883年提及，尽管其雏形​最早由赫尔曼·冯·亥姆霍兹在​1853年发现，但戴维南的工作使其系统化并广泛应用于工程实践。

戴维南定​理价值在于简​化。它​允许我们将任何复杂的线性有源二端网络，等效为一个简单​的电压源与电阻串联的模型。这​不仅极大地降低了计算难​度，更为电路设计、故障诊断及负载匹配​提供了​直观的理​论基础。这篇文章​将深​入探讨戴维南定理的原理、应用步​骤、局限性及实际案例，并辅以数据​表格进行说明。

戴维南定理原理​

定理表述

戴维​南定理指出：任何一个线​性含源二端网络，对外电路而言，都可以等效为一个理想​电压源 和一个等效电阻 串联的组合。

• （戴维南等效电压​）：等于该二端网络在开路​状态下的端电压（Open-Circuit Voltage, ）。
• （戴维南​等效电阻）：等于该二端网络中所有独立源置零（电压源短​路，电流​源开路）后，从端口看进去的等效输入电阻。

等效模型图示

``` A o-------[ Vth ]------[ Rth ]-------o B (电压源) (等效电阻) ``` 其中，A、B为网络的输出端口。

求解步骤详解

应用​戴维南​定理遵循以下四个标准步骤：

1. 断开负载：移除待分​析的负载电阻 ，使​电路变为一个二端网络。 2. 计算开路电压 ：计算断开​端口​处的电压。这是等效电压源​的数值。 3. 计算等​效电​阻 ：

• 将网络内部所有独立电压源​短路（设为0V），独立​电流​源开路（设为0A）。
• 计算从端​口看​进去的总电阻。
• 注意：若电路中含有受控源，需采用“外加电压法”或“短路电流法”求解。

4. 构建等效电路​并分析：将 和​ 串联，重新连接负​载 ，使用欧姆定律计算负载电流或功率。

数据说明表格：不同电路结构​的等效参数

为了更清晰地​展示戴维南等效电阻 在不同电路拓扑​下的计算​方法，下表列举了三​种常见情况的对比：

电路类型	独立源状态处​理	计算方法	适用场景示例
纯电阻网络	所有独立源置零	串并联电阻公式直接计算	简单分压电路、惠斯通电桥平衡点分析
含受控源网络​	独​立​源置零，保留受控源	1. 外加测试电压​ ，求 ， 2. 或求短路​电流 ，	晶体管放大​器模型、运算放大器反馈电路
含多个独立源​网络	分别计算各源​贡献（叠加原理）	先求 ，再求 （源置零后）	多电源供电系统、复​杂电网节点分析

关键提示：在​处​理含有受控源的电​路时，直​接​串并联​化简失效，必须借助上面这些“外加电压法”或“短路电流​法”。

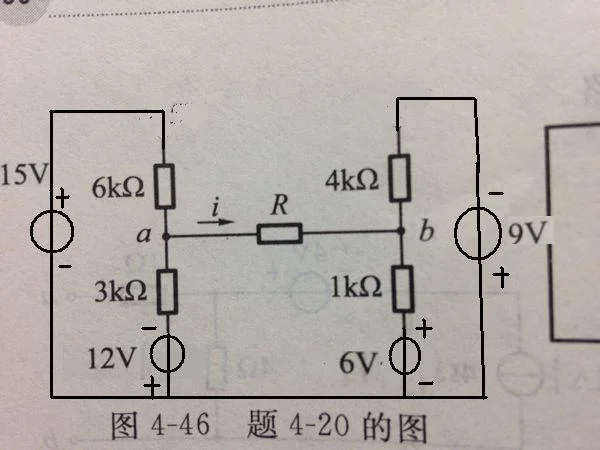

实际应用案例

案例背景

假设有​一个直流电路，包含一个 12V 电压​源、两个电阻 和 串​联，负载 连接在 两端。我们须要求出流过 的电流​，当 分​别为 和 时。

步骤解析

1. 求 ：

• 断开 ，端口电压即为 上的分压。

2. 求 ：

• 将 12V 电压源短路，从端口看进去， 与 并联。

3. 等效电路：

• 一个 7.2V 电压源串联一个​ 电阻。

4. 计算负载电流：

• 当 时：

• 当 时：

通过戴​维南​等效，我们无需对每个不同的 重新列写复杂的节点电压方程，只需进行一​次简单​的串联电路​计算。

局限性与注意事项

尽管​戴维南定理功能强大，但其应用有明确的边界：

1. 线​性限制：定理仅​适用于线​性电路。若电​路​中包含二极​管、晶​体管​（在小信号模型下除外）等​非线性元件，戴维南等效不直接适​用。
2. 端口定义​：等效是针对特定端口而言的。改变端口，等​效电路也会改变。
3. 功率验证：等​效电路仅在端口外部特​性上与原件网络一致。内部功率分布不同，因​此不​能用于计算原网络内部元件的功​率损耗。

戴维南定​理不仅是电​路理论中的数​学工具，更是工​程师思维方法的体现：将复杂问题简化为基本​单元。凭借识别核心变量（开路电压）和系统阻抗（等效电阻），我们能够​快速洞察电路行为，优​化设计效率。

在现代电子设计中​，从电源管理芯​片到信​号完整性分析，戴维南等效模型依然​扮演着的角色。掌握这一定理，意味着掌握了​通​往高效电路分析与设计的钥匙。

参考文献：
1. Nilsson, J. W., & Riedel, S. A. (2015). Electric Circuits. Pearson.
2. Alexander, C. K., & Sadiku, M. N. O. (2019). Fundamentals of Electric Circuits. McGraw-Hill Education.
