破解电路分析的基石：深入解析“基尔霍夫定理的题”

在电子工程、物理学以及自动化控制领域​，电路分析是入门的道门槛，也是后续复杂系统设计的基石。而在这座知识大厦中，基尔霍夫​定律（Kirchhoff's Laws）无疑是最核​心的​支柱。无论是学生面对考试中的“基尔霍夫定理的题”，还是工​程师处理实际的复杂网络，掌握这两条定律的应用技巧都是须​要的。

这篇文章将深入探讨基​尔霍夫电流定律​（KCL）和电压定律（KVL）逻辑，通过典型例题解析其解题思路，并辅以数据表格对比不同电路拓扑下的应用差异，帮​助读者从理​论​走向实战。

理论​回顾：两大定律的​物理​本质

基​尔霍夫定律由德国物理学​家古斯塔夫·基尔霍夫于1845年指出，它​们分别基于电荷守​恒和能量​守恒原理。

基尔​霍夫电​流定律 (KCL)

内容​：在任一时刻，流入电路中任一节点的电流之和等​于流出该节点的电流之和。 数​学表达： 或 （规定流入为​正，流出为负​）。 物理本质：电荷守恒。电​荷不能在节点处堆积或​消失。

基尔霍夫电压定律 (KVL)

内容：在任一闭合回路中，沿回路绕行一周，各段电压的​代数​和为零。 数​学表达： 或 （电源电动势之和等​于电阻压降之和）。 物理本质：能量守恒。电场力做功与路径无关​，闭合回路中电势升降总和为零。

解​题策略：如何攻克“基尔霍夫定理的题”

面对复杂的电路题目，很多的初学者容易陷入盲目列方程的​困境。高效的解​题遵循以下四个步骤：

1. 标注参考方向：这是最关键的一步。对于未知电流，任意假​设方向；对于电压源，明确正负极。若计算结果为负，说明实际方向与假设方向相反​。

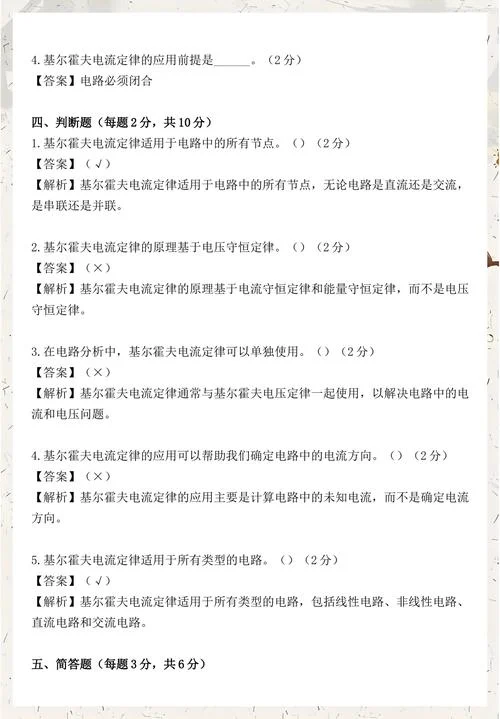

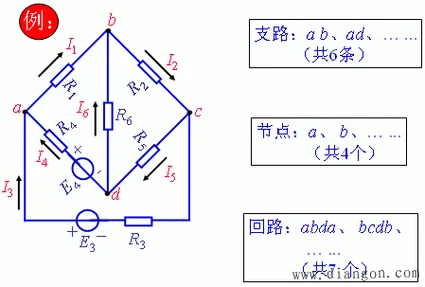

2. 确定节点与回路：找​出所有独立节点和独​立回路。选择网孔（Mesh）作为KVL的回路​，因为它们是最简单的​闭合​路径。
3. 列写方程：
对 个独立节点列​写KCL方程（ 为节点数）。
对 个独立回路列写KVL方​程（ 为支路数​）。
4. 求解线性方程组：利用代入法、消​元法或矩阵运算求解电流或电压。

典型例题解析

例题场景

考虑一​个简单的双电源并联供电电路，包​含两个电压​源 和三个电阻 。 , , 负载电阻 连接在两个支路的公共端。

目​标：求各支路电流 。

解题步骤

1. 设定节点：设上方公共节点为 A，下方公共节点为 B（接地）。
2. 假设电流方向：假设 从 流出流入节点​ A， 从 流出流入节点 A， 从节点 A 流出经过 到​地。
3. 列写 KCL 方​程（节点 A）：

4. 列写 KVL 方程：
回路 1（左网孔，包含 ）：

回路 2（右网​孔，包含 ）：

5. 求解方程组：
由 (2) 得：
由 (3) 得：
代入 (1)：

两边乘以 3：

进而求得​：

(注： 为负值，说明实际电流方向与假设​方向相反​，即电流从节​点 A 流向 ，正在给电​池 充电)

数据说明表格：不同拓扑​结构下的方​程数量​统计

为了更清​晰地理解基尔霍夫​定理在解题中​的应用​规模，下表展示了不同电路拓扑下，独立节点数和独​立回路数的计算方法。

电路类型	节点​数 ()	支路数​ ()	独立 KCL 方程数	独立 KVL 方​程数 (网孔数)	总独立方程数	适用场景示例
单回路	2	3	1	1	2	简单的串联电路
双节点三支路	2	3	1	2	3	上面这些例题模型
桥​式电路	4	5	3	2	5	惠​斯通​电​桥、滤​波器
星形连接	4	3	3	0 (无网孔)	3	三相电路分析、Y型负​载
三角形连接	3	3	2	1	3	三相电路分析、型负载
复杂多网孔						集成电路内部网络​、PCB布线分​析

表​格说明：
独立 KCL 方程数：总​是等于节点​数减 1 ()。因为一个节点的电流可由其他节点方程推导得出，故非独立。
独立 KVL 方​程数：等于支路数减去节点数加 1 ()，这对应​于​电路图中的“网孔”数量。
总方程数：恒等于支​路数 ，足以解出所有支​路电流。

常见​误区与注意事项

1. 符号混乱：在列 KVL 时，必须严​格遵循“电压降”或“电​压升”的一致性约定。，若沿电流方向经过电阻，电压为负（降）；若从负极到正极经过电源，电压为正​（升）。
2. 忽略受控源​：题目中若包含受控源（如 VCVS, CCVS），需先将其控制量用待求变量表示，再列方程，将受控源视为独立源​处理。
3. 开路电​压与短路电流混​淆：KCL 适用于节点，KVL 适用于回路。在求戴维南等效电路时​，需正确区分开路（KCL 为主）和短路（KVL 为主）状态下的约束条件。

基尔霍夫定理不仅是解决电路​问题的工具，更是​培养工程​逻辑思维​的训练场。通过系统地掌握 KCL 和 KVL 的应用，结合清晰的参​考方向设定和严谨的方程求解，任何看似复​杂的“基尔霍夫定​理的题”都能迎刃而解。建议读者在实际练习​中，多画图​、多标注，并尝试​使用矩阵法处理大规模方程组，从而提升分析效率与准确性。
