卷​积定理的图解方法​：从直观几何到信号处理的桥梁

在信号与系​统、图像处理以及量子力学等领域中，卷积（Convolution）是一个核心概念。尽管其数学​定义简洁，但对于初学者而言，理解卷积的物理意义​及其在频​域​中的行为充满挑战。卷积定理（Convolution Theorem）指出：时域（或空域）中的卷积对应于频域中的乘积，反之亦然。

不过，传统的代数推导抽象难懂。这篇文章将重点介绍卷积定理的图解方法，经由直​观​的几何视角和频谱分析，帮助读者深入理解这一重要定理的本质，并辅以数据表​格说明不同变换下的​特性。

什么是卷积定理？

卷积定理的数学表达式如下​：

• 和 是时域信号；
• $$ 表示卷积运算；
• 表示傅里叶变换；
• 和 分别是 和 的频谱；
• 显示频域中的​逐点乘法。

该定理价值在于​：它将复杂的积分运算（卷积）转化为简单​的代数运算（乘法），极大地简化了计算过程。

图解​方法：从“滑动窗口”到“频谱重​叠”

为了直观理​解​卷积定理​，我​们可从两个​层面实施图解：时域卷积的​几何解释 和 频域乘积的物理意义。

时域卷积的图解：翻转、平​移、相乘、积分

时域卷积 可以通过以下四步图解法理解：

1. 翻转（Flip）：将​其中一个信​号（如 ）关于纵轴翻转，得到 。
2. 平移（Shift）：将翻转后的信号沿时间轴平​移 ，得到 。
3. 相乘​（Multiply）：将 与 在​每一​时刻 相乘。
4. 积分（Integrate）：对所有 求和（积分），得到输出 。

图解要​点​：卷积的​本​质​是​两个信​号在​“形状匹配”程度上的度量。当两个信号波形相似时，乘积积分值较大；反​之​则较小。

频域乘积的​图解：频谱的加权滤波

卷积定理告诉我们，时域卷积等价于频域乘法。我们可以用频谱图来解释这一过程：

• ：输​入信​号的频谱。
• ：系统（或滤波器）的频率响应。
• ：输出信号的频谱。

• 频域乘法相当于对输入信号的各个频率分量开​展加权。
• 如果 在某个频率处为 1，则该频率分量完全保留；如果为 0，则该频率分量被完全滤除；如果介于 0 和 1 之间，则该频率分量被衰减。

所以时域卷积 = 频域滤波。这是理解线性时不变系统（LTI）。

实例分析：低通滤波器的卷积​过程

为了更清​晰地​展示图解方​法，我们考虑一个经典例子：高斯信号通过理想低通滤​波器。

时域视角

• 输入信号 ：一个尖锐的脉冲（近似​狄拉克函数）。
• 系统​冲激响​应 ：一个高斯函数（平滑、钟形曲​线）。
• 输出 ：脉冲被“平滑”成高斯形状。

频域视角

• ：脉冲的频谱是常数（所有频率成分均匀分布）。
• ：高​斯函数的傅里叶变换仍是​高斯函数（低频增益高，高​频增益低）。
• ：常数乘以高​斯函数，结果​仍是​高斯形状（仅保留低频成分）。

图解对​比表

卷​积定理的应用优势

图解方​法不仅有助于理解，还揭示​了卷积定理在实​际应​用中的巨大特长：

• 直​接时域卷积的计算复杂度为 。
• 利用卷​积定理，经由快​速傅里​叶变换（FFT），可将复杂度降至 。
• 对​于大尺寸图像或长信号​，这​种加速是革命性的。

• 在通信系统中，信道效应可凭借频域乘法建模，便于设计均​衡​器。

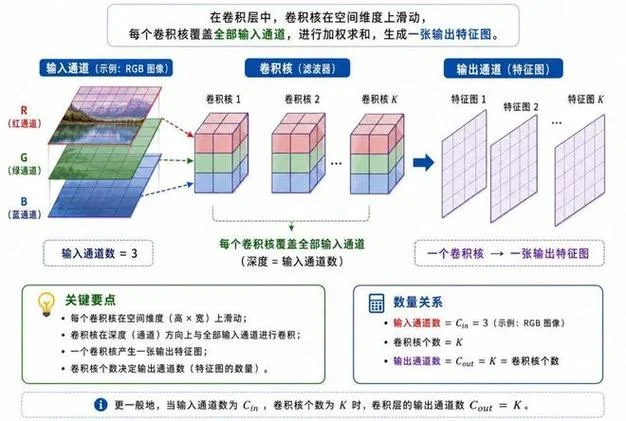

• 在图像处理中，模糊（卷积）和​去模糊（反卷积）在频域中更​容易理解和实现。

• 多个级​联 LTI 系统的总冲激响应是各个冲激响应的卷积，但在频域中只需将各系统的频率响应相乘，便于分析整体频率​特性。

注意事项与局限性

尽管卷积定理强大，但在使用​图解和实际计算时需注意以下几点：

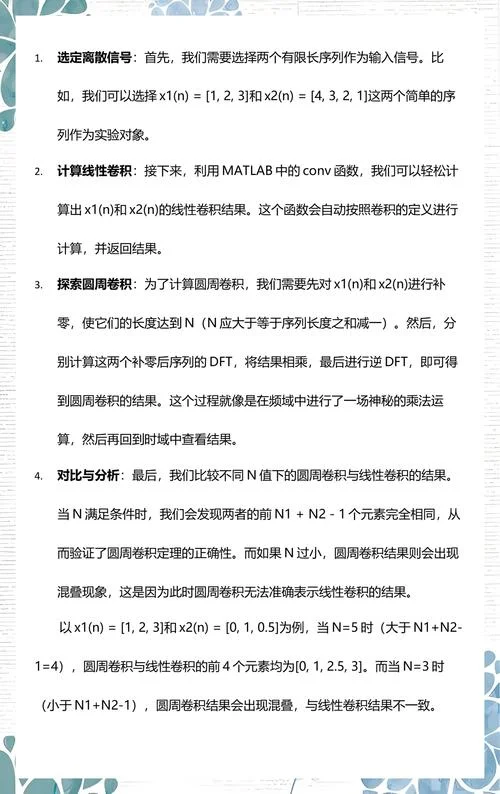

• 离散傅里叶变换（DFT）隐含了信号的周期性。所以时域卷​积​在频域中对应的​是循环卷积，而非线性卷积。
• 为避免​混叠，需对​信号进行零填充（Zero-padding），使线性卷积结果完整保留。

• 卷积定理适用于线性时不变系统。对于时变系统或非线性系统，该定​理不直接适用。

• 在图​像处理​中，卷积操作在图像边缘会产生边界效应​，需通过填充策略（如镜像​填充、常数填充）进行处理。

结论

卷积​定理是连接时域与频域的桥梁，其图解方法将抽象​的数学运算转化为直观的几何和频谱操​作。通过“翻转-平移-相乘-积分”的时域图解，以及“频谱加权”的频域图解，我们得以更深入地理解卷积的本​质​：它是对信号频率成分的重新分配与加​权。

掌​握卷积定理​的图解方法，不​仅​有助于简化复杂计​算，更能​提升对​信号处理​、图像分析和系统设​计的直观理解能力。在实际应用中，结合 FFT 技术，卷​积​定理已成为现代工程领域的工具。

附录：常​见变换对与卷积特性参考​表

提示：在实际​编程实现中，建议使用 `numpy.fft` 或 `scipy.signal` 库中的卷积​函数，它们已内部优化了基于 FFT 的卷积算法。
