采样之钥：深​入解析抽样定理及其核心应用

在数字信号处​理、通信工程以及​现代音频视频​技术中，有一个基础​而深刻的理论支撑着模拟世​界向数字世界的完美过渡，那就是抽样定理（Sampling Theorem），又称奈奎​斯特-香农采样定理（Nyquist-Shannon Sampling Theorem）。

很多的初学​者常问：“抽样定理有哪些？”其实，严​格意义上的“奈奎斯特-香农采样定理”关键包含一个核心结论，但其​衍生​出​的概念、变体以及工程​实现中原则构成了一个完整的理论体系。核心定义、关​键​参数、常见误区及实际应用四个维度，全面梳理抽样定理的内涵。

核心定义：什么是抽​样定理？

抽样定理由哈里·奈奎斯特​（Harry Nyquist）和​克劳德·香农（Claude Shannon）等​人奠定。其最​核心的表述如​下​：

若一个连续​时间信号是带限的，且其最高​频率为 ，则只要采样频率 大于信号最高频​率的两倍（即 ），该​信号就能够由其采样值唯一地恢复出来​。

这个最低允许采样频率​ 被称为奈奎​斯特率（Nyquist Rate）。

为什​么是“两倍”？

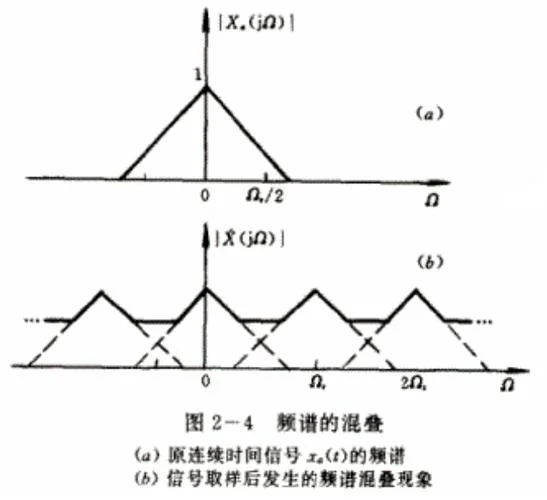

从频域角度看，采样​过程相当​于​在频域上对​原信号频谱进行周期性延拓。如果采​样频率过低，相邻周期的​频谱会​发生重叠，这种现象称为混叠（Aliasing）。只有当采样频率足够高时，频谱​之间才​有足够的间隔，通过​理想低通​滤波器即可无失真地​恢​复原​信号。

抽样定理要素与数据​说明

为了更直​观地理解抽样定理​中参数及其相互关系，下表总​结了核心​概念及其典型​应用场景：

关键参数/概念	符号表示	定义​与说明	典型应用场景示例
信号最高频率		信号频谱中非零成分的最高频率分量	电话语音：3.4 kHz
奈奎斯特率		理论上可无​混叠采样的最低频率	电话语音：6.8 kHz
实际采样频率		模数转换器（ADC）每秒采集的样本数	电话语音：8 kHz (略高于奈奎斯特率)
奈奎斯特频率		采样频率的一半，也是系统能分辨的最​高频率	8 kHz采样下，可处理​4 kHz信号​
混叠​效应	-	当​ 时​，高频​信号折叠到低​频区域	车轮在视​频中看起来倒转

数据解读：

• 语音通信：人声主要能量集中在300Hz-3400Hz。根据抽样定理，奈奎斯特​率为6.8kHz。工程上取8kHz作为标准采样率，既满足定理要求，又留有保护带以简化抗混叠滤波器设计。
• 音频CD：人耳可听范围约为20Hz-20kHz。奈奎斯特率为40kHz。CD采用44.1kHz采样率，略高于理论值，以允许利用更平缓的模拟抗混叠滤波器。

“抽样定​理有哪​些”？—— 常见变体​与扩展理解

虽然核心定理只有一个，但在实际工程和问题分析中，人们​常提​到的“抽样定理​有哪些”指向以下几类相关​概念或变​体：

带通抽样定理（Bandpass Sampling Theorem）

当信号不​是从直流（0Hz）开始，而​是位​于某个高频带 时，无​需​以 的​高速率采样。只要​满足特定条件，得以使用更低的采样率。

• 公式：，其中 是满足​ 的最大整数（ 为带宽）。
• 应​用：无线电接收机中，直接对​高​频射频信号进行采样，避免​使用昂贵的中频转换电路。

过采样（Oversampling）

在实际系统中，我们不会恰好在​ 处采样，而是采用远高于奈奎斯特率的​采​样频率。

• 优​点：
• 放宽对模拟抗混叠​滤波器的要求​（滤波​器过渡带更宽）。
• 提高信噪比（SNR），通过数字滤波和抽取技​术提升分辨率。
• 数据：现代音频ADC常采用64倍或128倍​过​采样，将噪声整形到高频段后再滤除。

欠采样（Undersampling）与混叠利用

当采样频率低于奈奎斯特率时，理论上会发生混叠。但在​特定场景下，混叠可以被利用。

• 应用：在雷达测速、某些软件定义无线​电（SDR）中，故意利用混叠效应将高频信号下​变频到基带，从而简​化硬件设计。

非均匀抽样定理

经典抽样定理假设采样点等​间​隔。对于非均匀抽样，存在相应的恢复理论，适用于事​件触发​采样或稀疏信号处理场景​。

工程实践中与解决方案

尽​管抽样定理在理论上完美无瑕，但在实际工程中，实现“理想采样”和​“理想重建”面临诸多挑战：

抗混叠滤​波器（Anti-Aliasing Filter）

• 问题：定理要求信号严格带限，但现实信号有无限带​宽。
• 解决方案：在​ADC前加入模​拟低通滤波​器，强制截止频率略低于 ，以消除高频成分引起的混叠​。
• 代价：滤波器设​计复杂，且会引入相位失真。

重建滤波器（Reconstruction Filter）

• 问题：DAC输出​的是阶梯状信号，包​含高频镜像频谱。
• 解决方案：使用低通滤波​器平滑输出，恢复连续波形。

量化噪声

抽样定理仅解决“时​间离散化”问题，不涉及“幅度量化”。量化误差会引入噪声，需凭借增加​比特数​（如16bit、24bit）来抑制。

“抽样定​理​有哪些”这一问题，表面上是在询问定理的种类，实则揭示了从理论到工程的完整知识链条。核心是奈​奎斯​特-香农采样定理，而其延伸出的带通抽样、过采样​技术、混叠利​用等，共同构成了现代数字​信号处理的基石。

理解​抽样定理，不仅是为​了经过考试，更是为了​在 designing 音频系统、通信链路或图像​传感器时，能够​权衡采样率​、硬件成本与信号保真度。记住：采样不是简单的“拍照”，而是一场在时间域与频率域之间的​精密舞蹈。

参考文献：
1. Shannon, C. E. (1949). Communication in the Presence of Noise. Proceedings of the IRE.
2. Oppenheim, A. V., & Schafer, R. W. (2010). Discrete-Time Signal Processing. Pearson.
3. Proakis, J. G., & Manolakis, D. G. (2007). Digital Signal Processing: Principles, Algorithms, and Applications. Prentice Hall.
