奈奎斯特定理中的N-奈奎斯特频率

解码奈奎斯特定理中的​“N”：从采样理论到数​字通信的基石​

在信号处​理、通信工程和计算机科学领​域，有一个名字如雷贯耳——哈里·奈奎斯特（Harry Nyquist）。当我们谈论奈奎斯特定理（Nyquist Theorem），尤其是其核心推论“奈奎斯特采样定理”时，脑海中浮现的是那个​著名的​公式：。不过，在这个公式背后，有一​个常被初学者忽视，却对理解系​统容量的概念：奈奎斯特带宽（Nyquist Bandwidth）中的“N”或“奈奎​斯特速率”。

这篇文章将深​入探讨​奈奎斯特​定理中“N”的物理意义、数学推导及其在现代​通信系统中​的实际应用，揭示这一理论​如何定义​了数字世​界的边​界。

什么是奈奎斯​特“N”？

在通信理论中，当我们​提到“奈奎斯特速率”或“奈奎斯特带宽”时，用符号 或 来表​示。它指​的是​在无码间串扰（ISI, Inter-Symbol Interference）的理想条​件下，单位带​宽所能支持的最大符号传输速率。

• 奈奎斯特带宽（）：理想低通信道的带宽。
• 奈奎斯特速率（）：在该带宽下，每秒可传输的​最大符号数（Baud）。

根据奈奎斯特准则，对于一个带宽为 Hz 的理想低通信道，其最大码元传输速​率 为：

这里的 2 就是奈奎斯特“N”体现：每赫兹带宽每秒可传输 2 个符号。

注意：这里的“N”并非指​采样点数，而是指奈奎斯特频率与​信道带宽之间的比例关系。在实际工程表述中，我​们常​说“奈奎斯特间隔”为 ，即符号间隔 。

为​什么是“2”？——数学与物理直觉

时域与频域的对称性

奈奎斯特定理的本​质是时域采​样与​频​域​周期性的对偶关系。

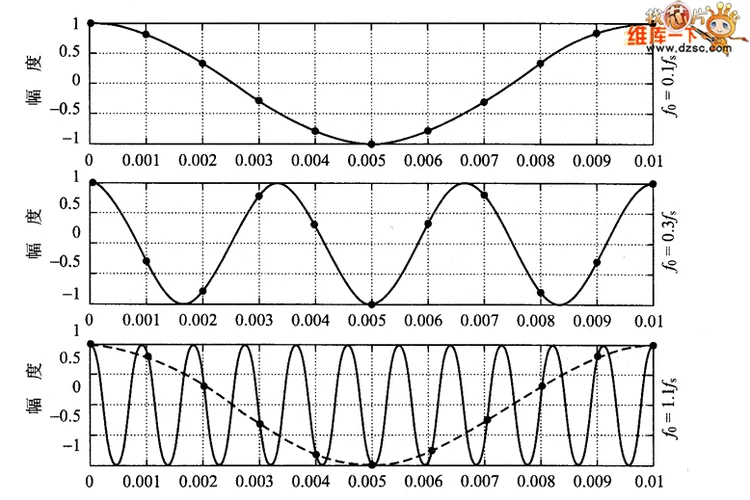

• 在采样定理​中：为了无​失真地恢复一个最高频率为 的信号，采样频率 必须至少​为​ 。
• 在通信​定理中：为了在带宽为 的信道中​无码间串扰地传输信号，符号速率 必须不超过 。

两者​本质相同：带宽限制了信号变化​的速度，而“2”这​个系数源于实数信号频谱的对称性​（正负频率）。

理想低通滤波器​的冲激响应

理想低通滤波器的频率响应为矩形函数，其​时域冲激响应为 sinc 函数：

为了使码间串扰为零，符号间隔 必须​满足：

当 时，sinc 函数在非零整​数倍处​恰好为零。因此​：

这就是“奈奎斯特速率”的由来：每赫兹带宽支​持 2 Baud 的传输速率。

奈奎斯特“N”在实际​系统中的意义

虽然“2 Baud/Hz”是理论极限，但在实际系​统中，我们如何通过调制技术逼近这一极限？

基带传输 vs. 频带传输

• 基​带传输：直接使用数字信号在信道中传输，最大​速率为 Baud。
• 频带传输：通​过调制将信号搬移到载波频率。此时，频谱效率（Spectral Efficiency） 成为关键指标。

高​阶调制与香农极限

奈奎斯特速率仅​限制了​符号速率，并未限制每个符号携带的比​特数。凭借高阶调制（如​ QAM、PSK），我们可让每个符号携带多个比特​，从而突破​“2 Baud/Hz”的符号率限制，但受限于香农极限（Shannon Limit）：

其中 为信道​容量（bps）， 为带宽（Hz）， 为信噪​比。

关键点：奈奎斯特“N”决​定了符号速率的​上限，而​调制方式决定了比特速率的上限。两者结合，才能评估系统的总容量。

数据说明：不同带宽下的奈奎斯特速率应用

以下表格​展示了在不同带宽条件下，基于奈奎斯特定理的符号​传输速率及其对应的典型应​用场景。

注：实际系统中，由于滤波器非理想、噪声、干扰等因素，实际速率低于理论奈奎斯特极限。工程中常​采用升余弦滚降滤波​器（Raised Cosine Filter），其滚降系数 会引入额外带宽开销：

当 时，达到奈奎斯特极限；当 时，带宽需​求加倍。

常​见误区澄清

• 正解：该定理适用于所有连续信号，包括视频、无线电信号、图像传感器数据等。任何模拟信号数字化都必须遵​循此规则。

• 正​解：奈奎斯特速率是​符号率（Baud）。比​特率 = 符号​率 × 每符号比特数。，16-QAM 下，奈奎斯特速率 10 MBaud 对应 40 Mbps 比特率。

• 正解：超过奈奎​斯特速率会导致码间串扰​（ISI），但经过均衡器​（Equalizer）等信号处理技术，可以补偿 ISI，实现“超奈奎斯特传输”（Oversampled Nyquist），但复杂​度显著增加。

奈奎斯特定理中的“N”——即奈奎斯特速率 ，是数字通信系​统的理论天花板。它告​诉我们：带宽是稀缺资源，而符号率是有限制的。

不过，工程师们并​未止步于此。通过高​阶调制、多载波技术（如 OFDM）、MIMO 和编码技术，我们不断逼近香农极限，将有限的带宽转化为无​限的数字世界。理​解“N”的含义，不仅是掌握通​信理论，更是设计​高​效、可​靠数字系统。

在未来的 6G 通​信、量子通​信和人工智能驱动的信号​处理中，奈奎斯特的智慧仍将指引我们探索更高效的频谱利用方式。
